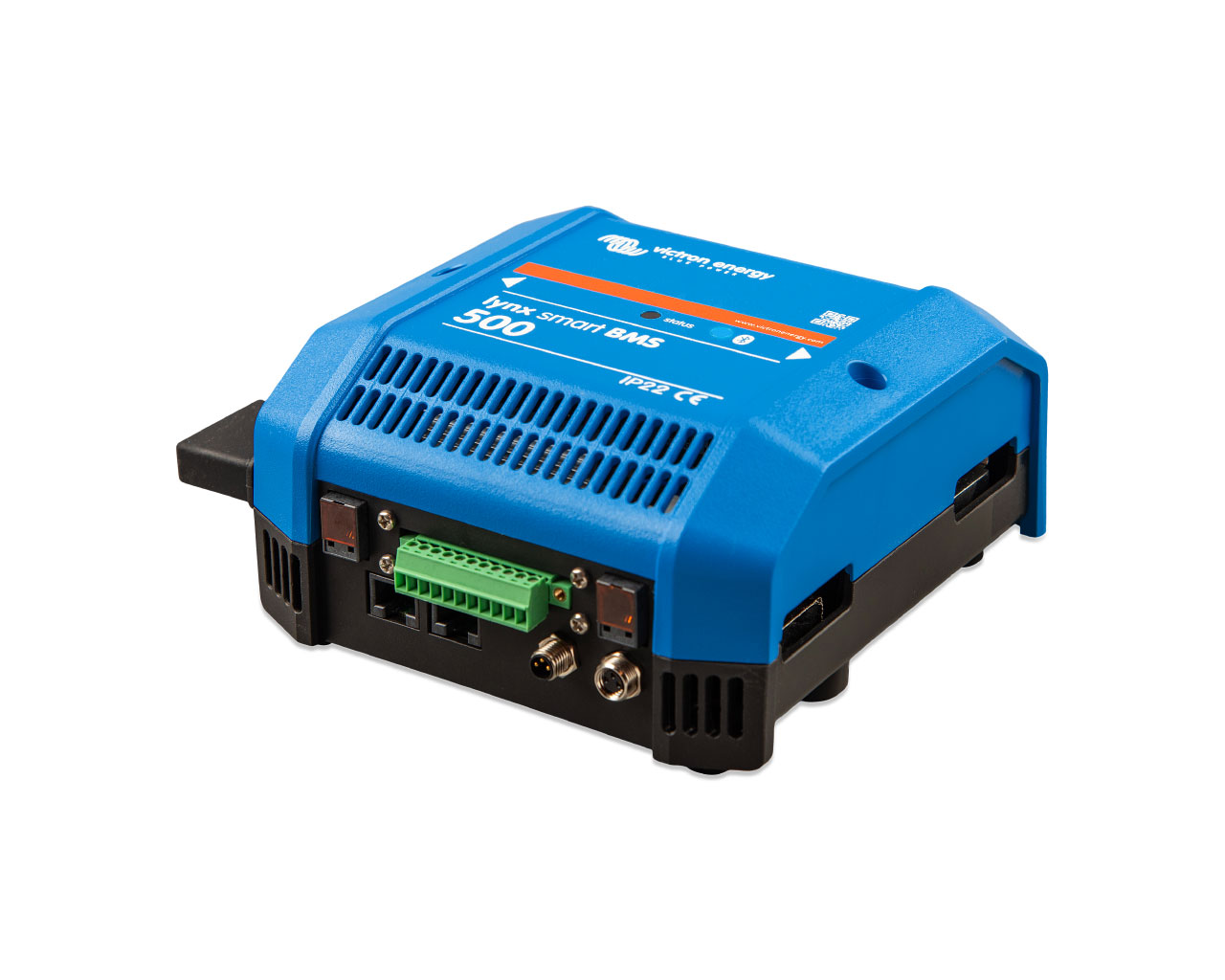

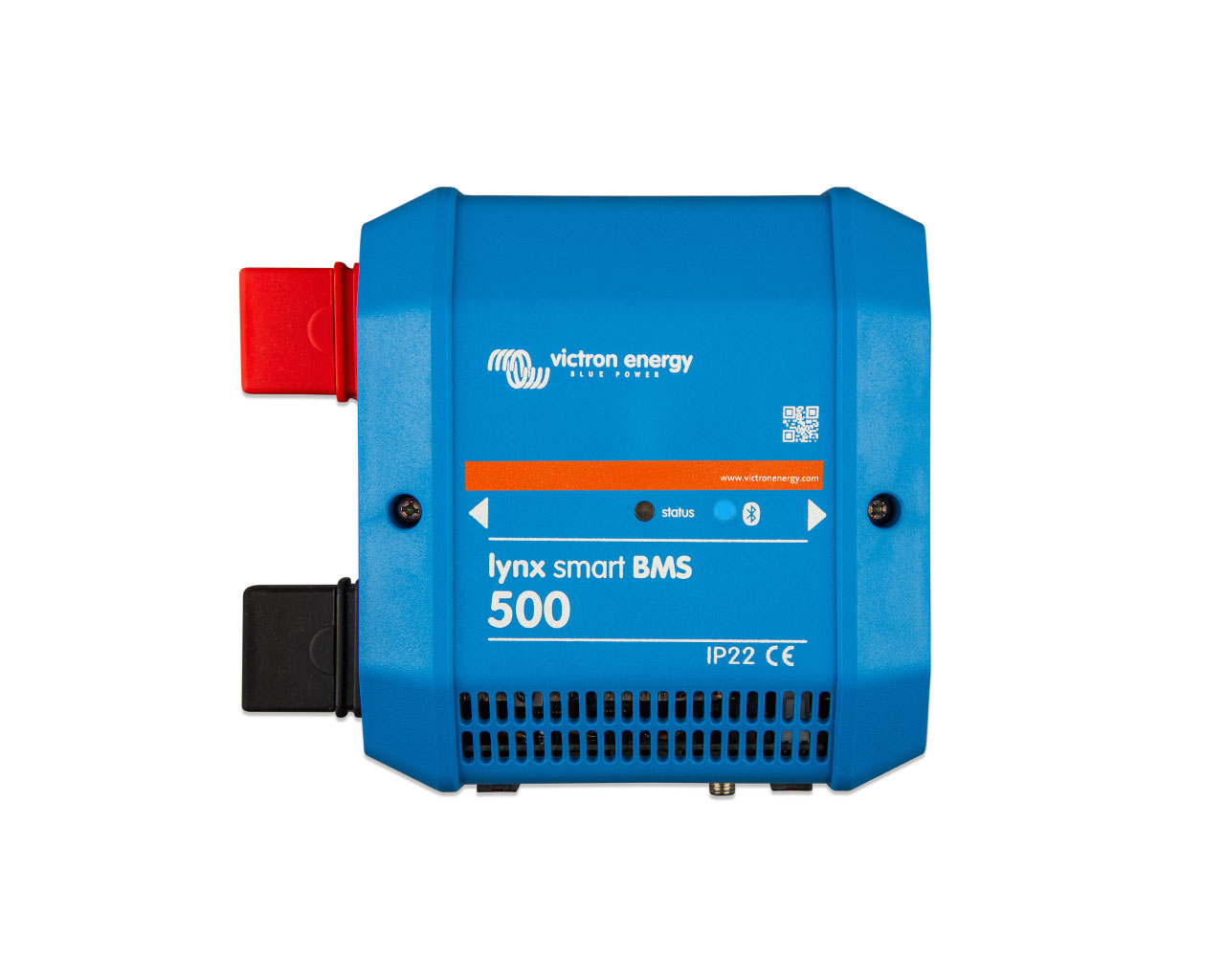

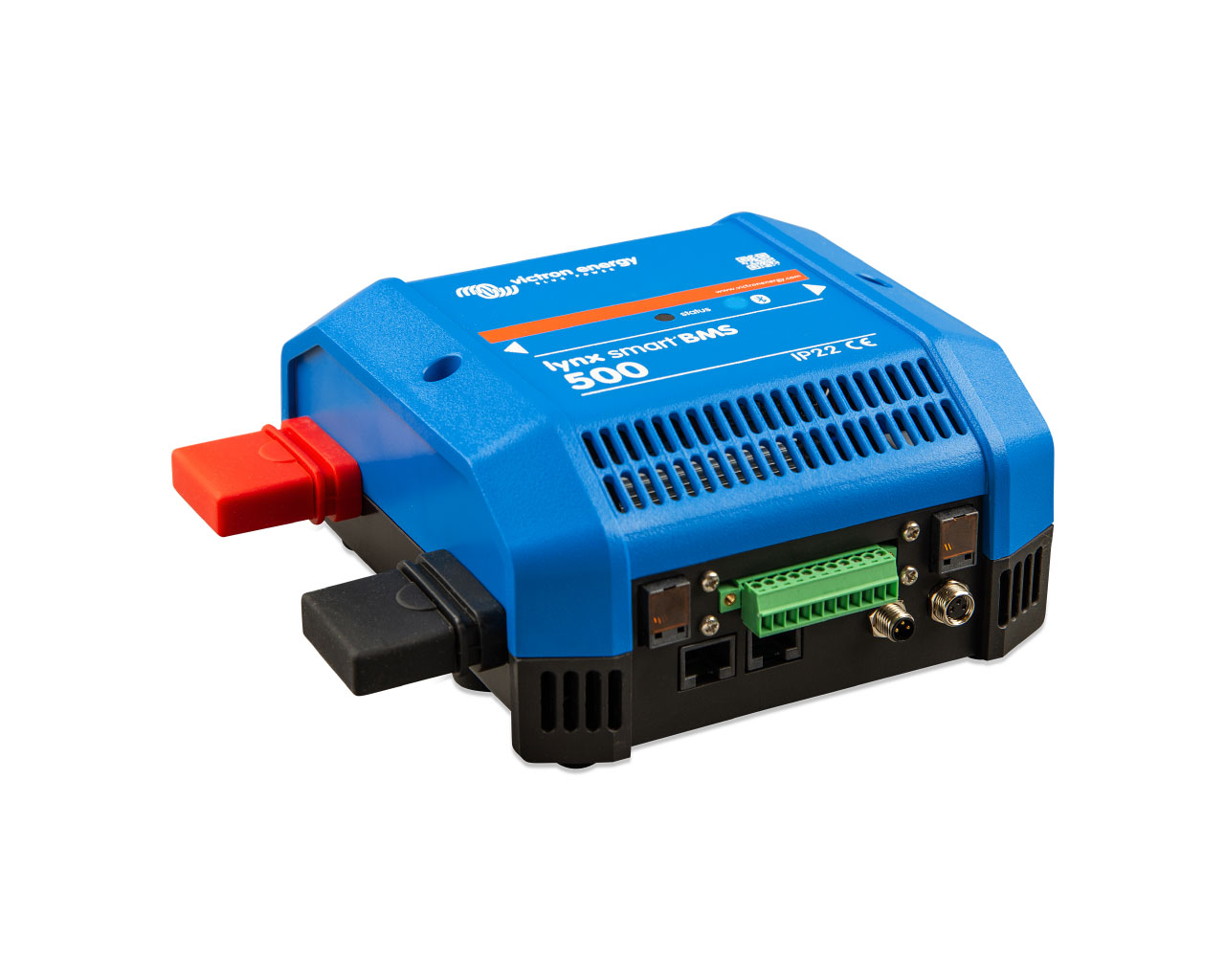

Lynx Smart BMS je namjenski sustav za upravljanje baterijom (BMS) za Victronove Smart litijske baterije. Za našu seriju Smart litijskih baterija dostupno je više BMS-ova, a Lynx Smart je opcija s najviše značajki i najpotpunijim mogućnostima. Dostupan je u dvije verzije: 500 A i 1000 A (obje s priključcima na sabirnicu tipa M10).
Glavne značajke
- Ugrađeni kontaktor od 500 A ili 1000 A koji služi kao sigurnosni mehanizam u slučaju nužde, a može se koristiti i kao glavna sklopka sustava kojom se upravlja na daljinu.
- Monitor baterije koji prikazuje postotak napunjenosti i druge podatke.
- Signal pred-alarma: upozorenje prije isključivanja sustava, primjerice zbog niske razine napona ćelije.
- Bluetooth povezivost za upotrebu s našom aplikacijom VictronConnect (za postavljanje i nadzor), uključujući značajku „Instant Readout” (trenutačni prikaz ključnih podataka BMS-a na prvi pogled).
- Lokalni i daljinski nadzor putem Victron GX uređaja, kao što su Cerbo GX ili Ekrano GX.
- Lynx Smart BMS dio je modularnog sustava za distribuciju Lynx.
Napajanje i električne značajke
- Raspon napona baterije: 9 – 60 VDC
- Maksimalni ulazni napon: 75 VDC
- Podržani naponi sustava: 12 V, 24 V ili 48 V
- Zaštita od obrnutog polariteta: Ne
- Kontinuirana struja glavnog kontaktora: 500 A
- Vršna struja glavnog kontaktora: 600 A (do 5 minuta)
- Potrošnja energije (OFF način): 0,3 mA (za sve napone sustava)
- Potrošnja energije (Standby način): cca 0,6 W (50 mA pri 12 V)
- Potrošnja energije (ON način): cca 2,6 W (217 mA pri 12 V, ovisno o stanju releja)
- Minimalni otpor opterećenja za pretpunjenje: ≥ 10 Ω (za 12 V) / ≥ 20 Ω (za 24 V i 48 V)
- Maksimalna struja AUX izlaza: 1,1 A kontinuirano (zaštićeno samoresetirajućim osiguračem)
- Allow-to-charge priključak: 0,5 A pri 60 VDC (zaštićeno samoresetirajućim osiguračem)
- Allow-to-discharge priključak: 0,5 A pri 60 VDC (zaštićeno samoresetirajućim osiguračem)
- Alarmni relej (SPDT): 2 A pri 60 VDC

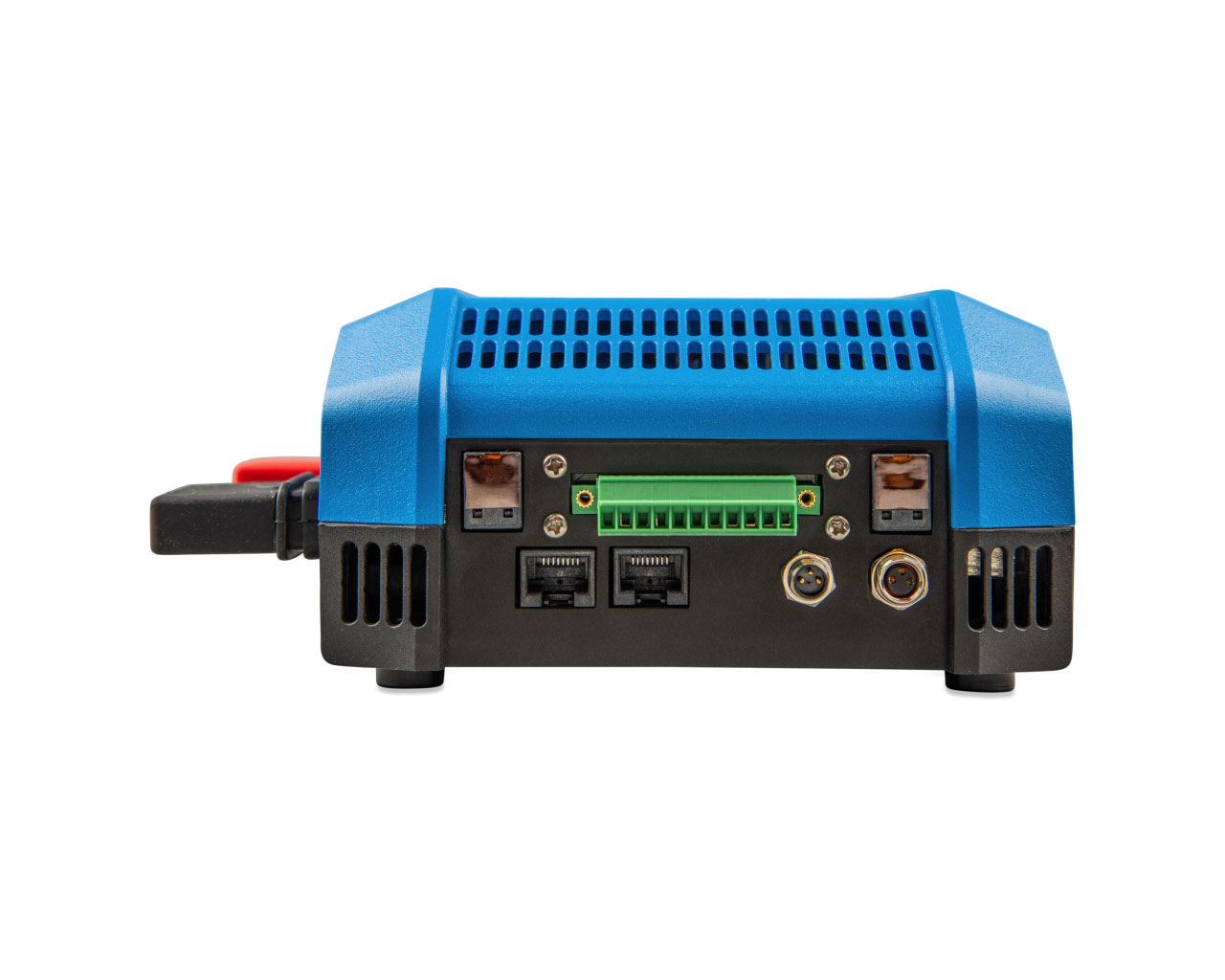

Priključci
- Sabirnica (Busbar): M10 (zatezni moment: 33 Nm) *(Napomena: prethodne verzije imale su M8 priključak)*
- VE.Can priključak: RJ45
- I/O priključak: Odvojivi višekanalni konektor s vijčanim stezaljkama
- BTV kabeli za bateriju: Muški i ženski okrugli 3-pinski konektor s M8 vijčanim prstenom (podržava povezivanje do 20 baterija u jednom sustavu)
- Nadzor osigurača (Lynx Distributor): RJ10 (do 4 modula, kabel dolazi uz Lynx Distributor)
Fizičke karakteristike
- Materijal kućišta: ABS
- Dimenzije kućišta (V x Š x D): 190 x 180 x 80 mm
- Težina: 1,9 kg
- Materijal sabirnice: Pokositreni bakar (Tinned copper)
- Dimenzije sabirnice (V x Š): 8 x 30 mm
Uvjeti okruženja
- Radna temperatura: -40°C do +60°C
- Temperatura skladištenja: -40°C do +60°C
- Vlažnost: Maks. 95% (bez kondenzacije)
- Klasa zaštite: IP22
Standardi
- Sigurnost: EN-IEC 63000:2018
- EMC: EN-IEC 61000-6-3:2007/A1:2011/AC:2012
- QMS: NEN-EN-ISO 9001:2015
