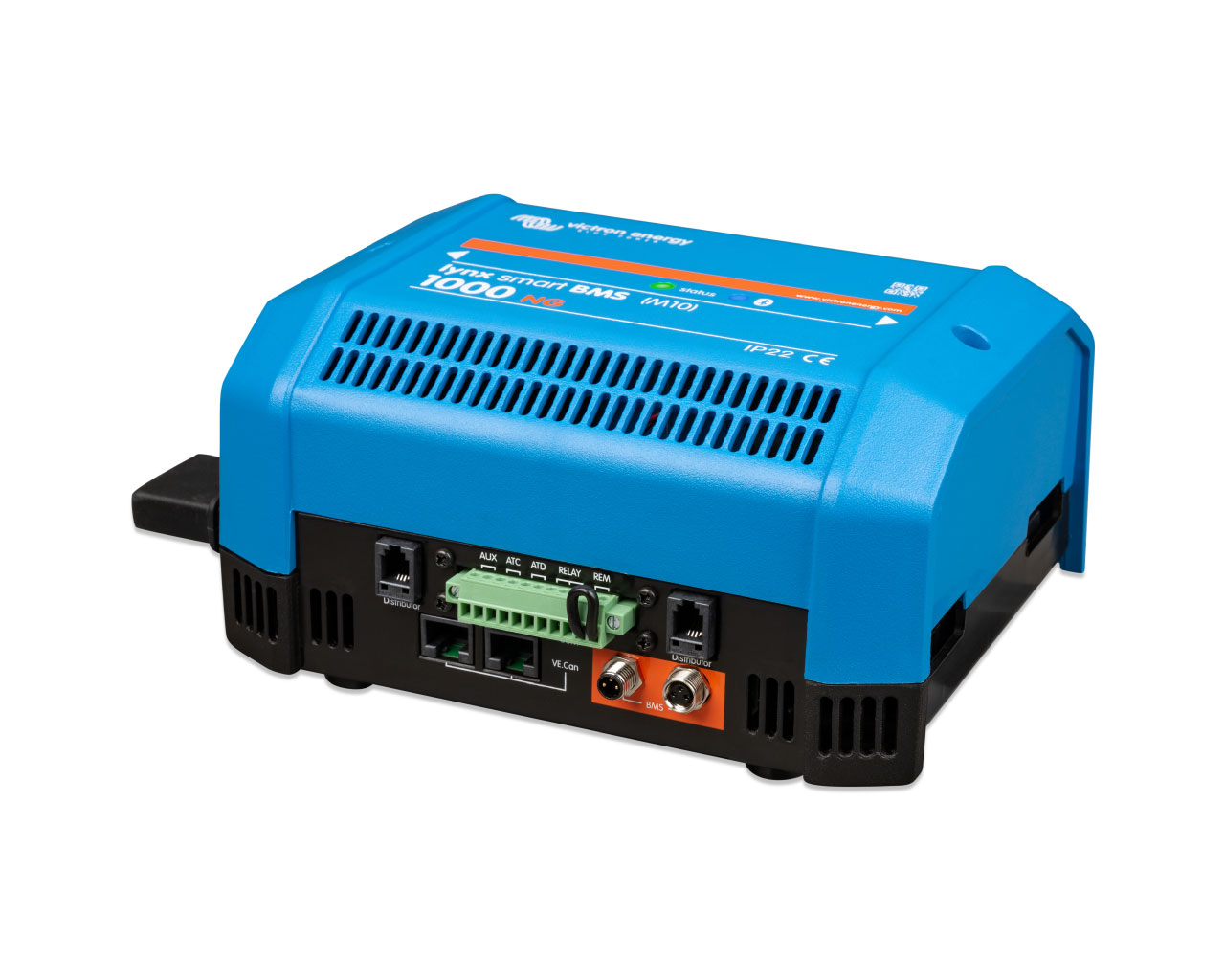

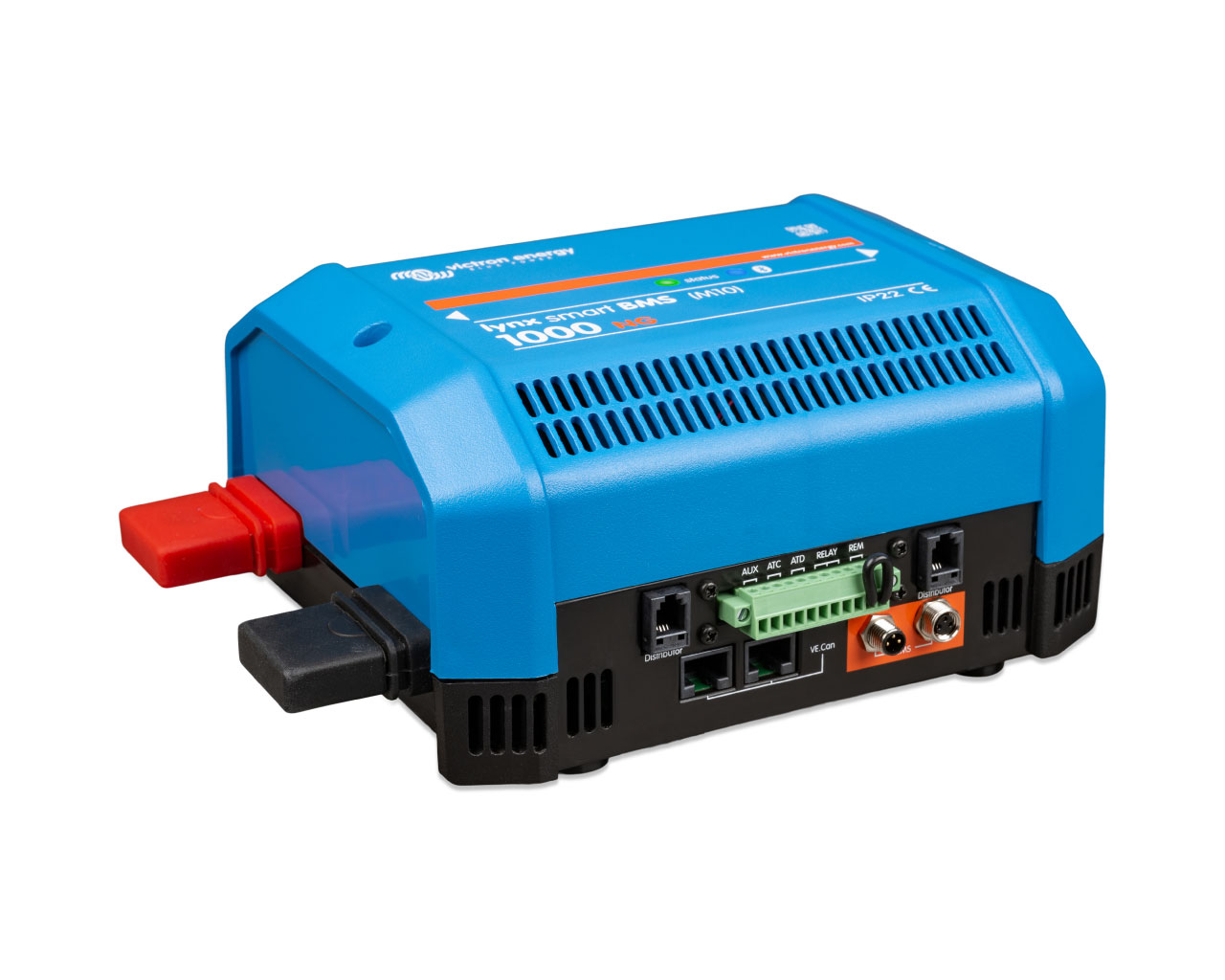

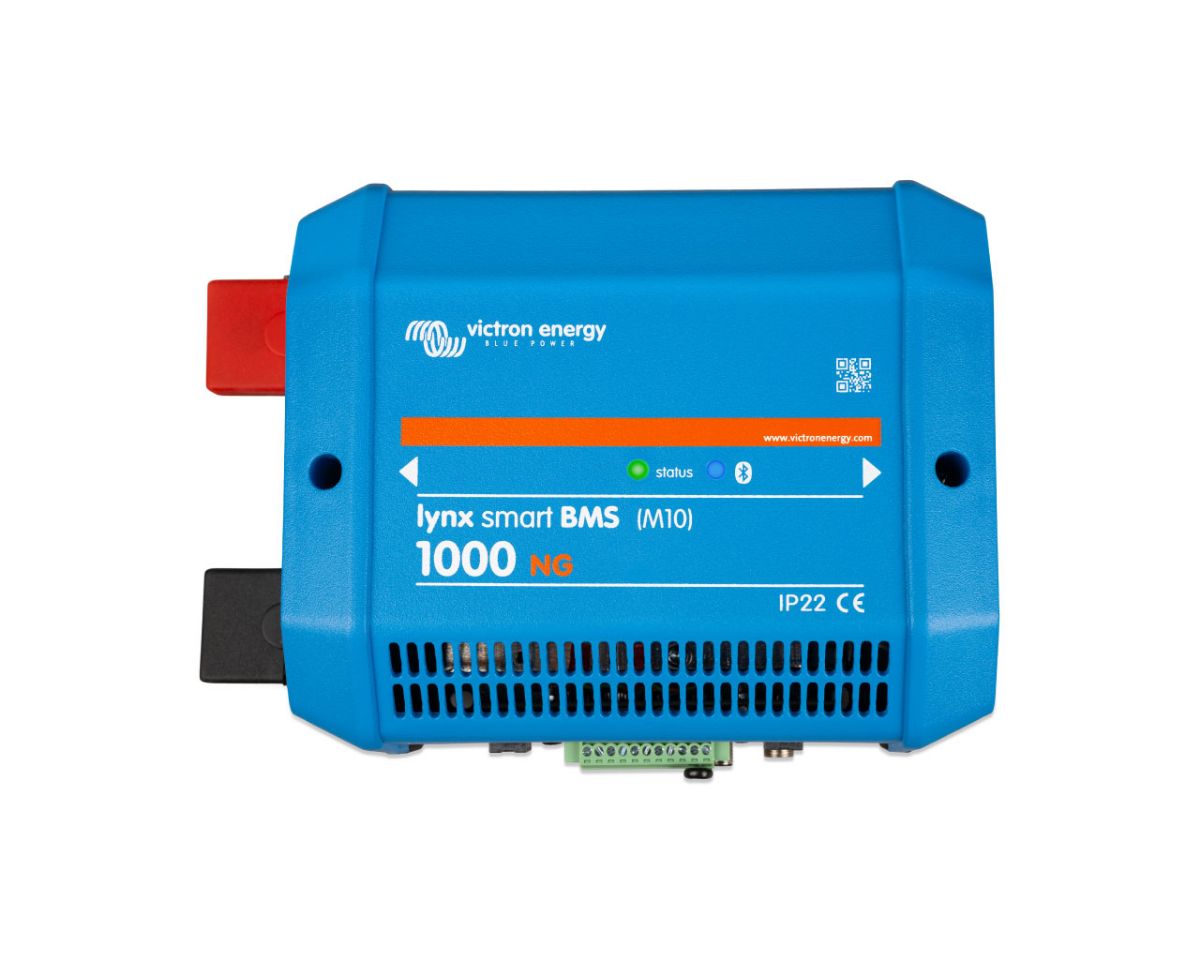

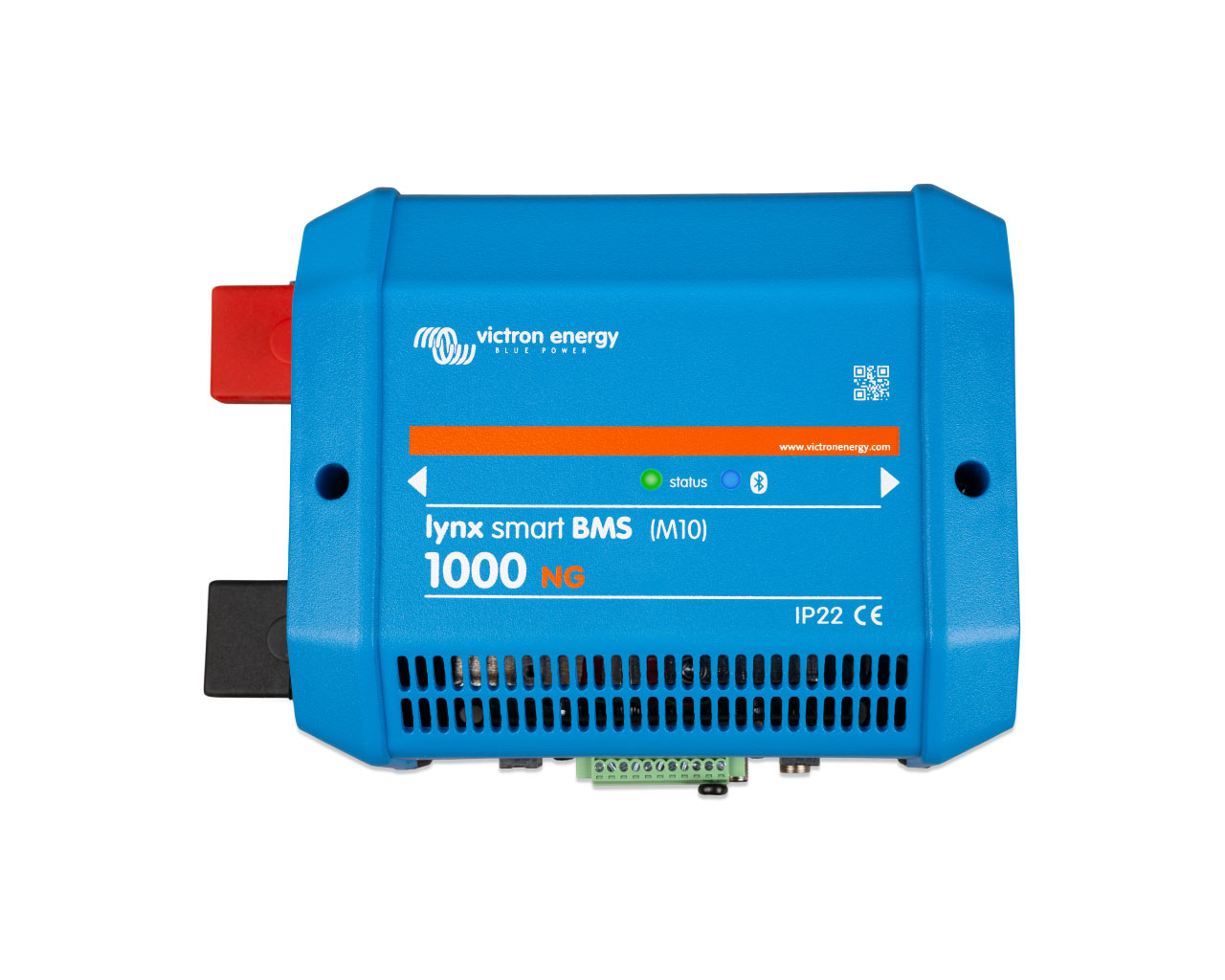

Lynx Smart BMS NG je napredni sustav upravljanja baterijom (BMS) posebno dizajniran za Victron Energy Lithium NG baterije (ne treba ga zamijeniti s uređajem Lynx Smart BMS, koji je namijenjen baterijama Victron Lithium Battery Smart). Ovaj robustan BMS osigurava besprijekoran rad, optimalnu sigurnost i učinkovit nadzor baterijskih sustava Lithium NG, koji su dostupni s nazivnim naponima od 12,8 V, 25,6 V i 51,2 V te različitim kapacitetima. Dostupan u dvije izvedbe – od 500 A i 1000 A – Lynx Smart BMS NG pruža pouzdano, sigurno i korisnički prilagođeno rješenje.
Baterijski sustavi mogu se konfigurirati serijski, paralelno ili kombinacijom obaju načina, podržavajući sustave od 12 V, 24 V i 48 V. Svaki sustav može obuhvatiti do 50 baterija, nudeći kapacitet pohrane energije do 192 kWh (12 V) ili 384 kWh (24 V / 48 V). Paralelnim spajanjem više jedinica Lynx Smart BMS možete povećati kapacitet i osigurati redundantnost sustava.
Glavne značajke

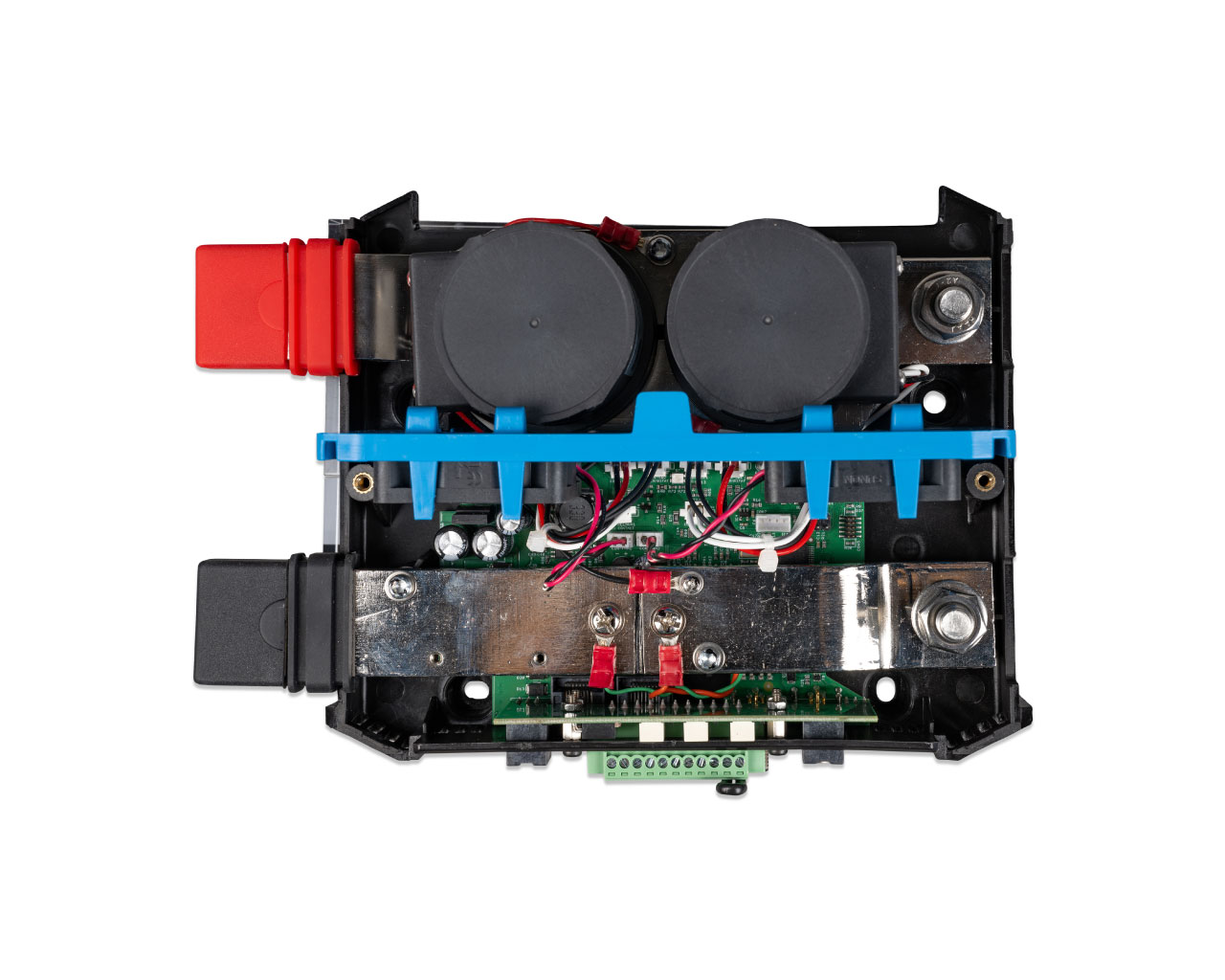

- Ugrađeni kontaktor od 500 A ili 1000 A: Pruža dodatnu sigurnost i omogućuje daljinsko upravljanje glavnom sklopkom sustava.
- Nadzor baterije: Prikazuje stanje napunjenosti i druge ključne podatke za učinkovito upravljanje sustavom.
- Signal pred-alarma: Upozorava prije isključivanja sustava uslijed niskog napona ćelije.
- Bluetooth povezivost: Jednostavno postavljanje, nadzor i dijagnostika sustava putem aplikacije VictronConnect.
- Lokalni i daljinski nadzor: Kompatibilan s Victron GX uređajima (npr. Cerbo GX) i VRM portalom za nadzor u stvarnom vremenu.
- Integracija s M10 sabirnicom: Besprijekorno se povezuje sa svim Lynx M10 proizvodima, osiguravajući jednostavnu integraciju u sustav Lynx Distributor.
- Lynx Smart BMS NG sastavni je dio modularnog sustava Lynx Distribution.
Napajanje i električne značajke
- Raspon napona baterije: 9 – 60 VDC
- Maksimalni ulazni napon: 75 VDC
- Podržani naponi sustava: 12 V, 24 V ili 48 V
- Zaštita od obrnutog polariteta: Ne
- Kontinuirana struja glavnog kontaktora: 1000 A
- Vršna struja glavnog kontaktora: 1200 A (do 5 minuta)
- Potrošnja energije (OFF način): 0,3 mA (za sve napone sustava)
- Potrošnja energije (Standby način): cca 0,6 W (50 mA pri 12 V)
- Potrošnja energije (ON način): cca 4,2 W (350 mA pri 12 V, ovisno o stanju releja)
- Minimalni otpor opterećenja za pretpunjenje: ≥ 10 Ω (za 12 V) / ≥ 20 Ω (za 24 V i 48 V)
- Maksimalna struja AUX izlaza: 1,1 A kontinuirano (zaštićeno samoresetirajućim osiguračem)
- Allow-to-charge priključak: 0,5 A pri 60 VDC (zaštićeno samoresetirajućim osiguračem)
- Allow-to-discharge priključak: 0,5 A pri 60 VDC (zaštićeno samoresetirajućim osiguračem)
- Alarmni relej (SPDT): 2 A pri 60 VDC

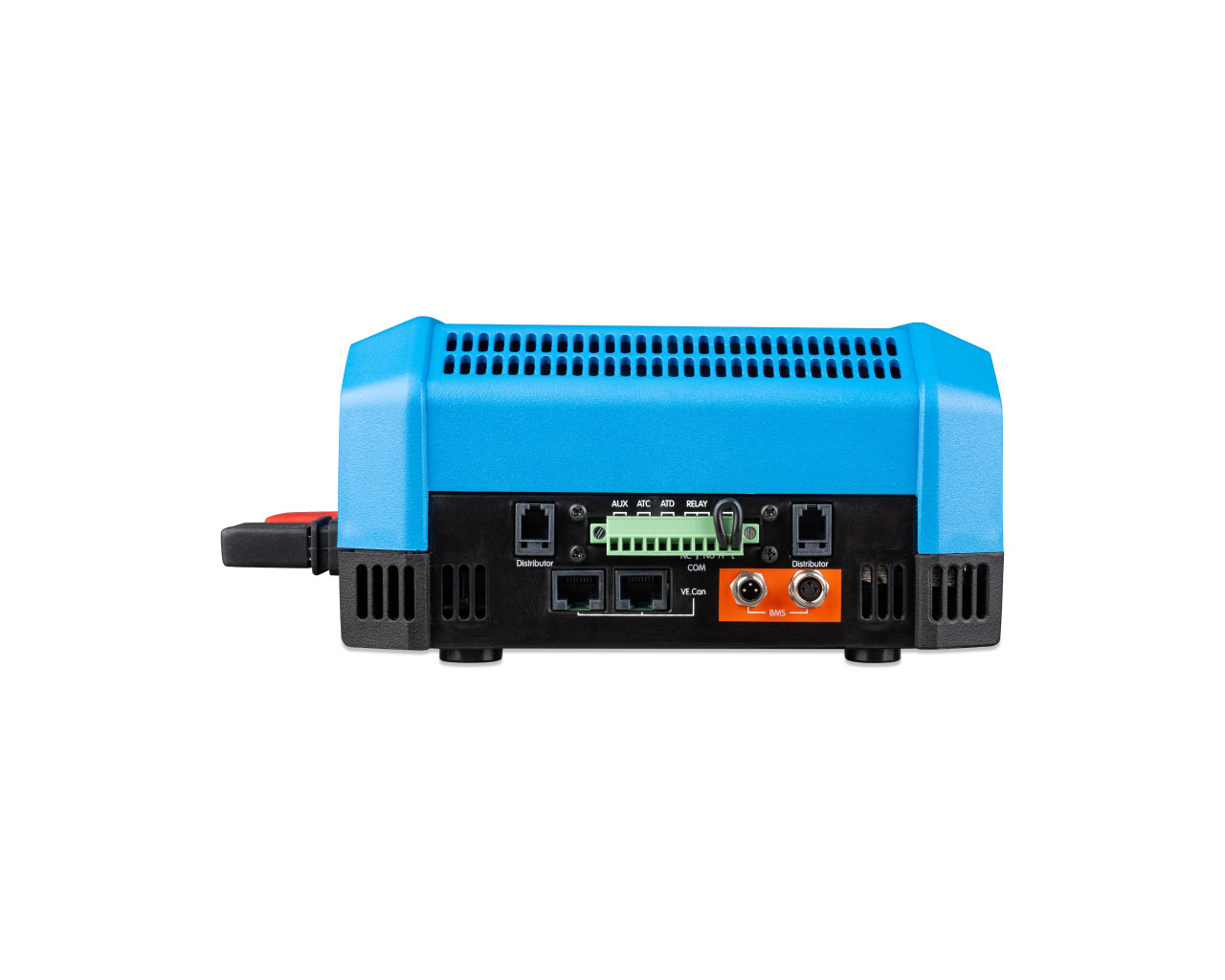

Priključci
- Sabirnica (Busbar): M10 (zatezni moment: 33 Nm) – kompatibilno sa svim M10 Lynx proizvodima
- VE.Can priključak: RJ45
- I/O priključak: Odvojivi višekanalni konektor s vijčanim stezaljkama
- BTV kabeli za bateriju: Muški i ženski okrugli 3-pinski konektor s M8 vijčanim prstenom (podržava povezivanje do 50 baterija u jednom sustavu)
- Nadzor osigurača (Lynx Distributor): RJ10 (do 4 modula, kabel dolazi uz Lynx Distributor)
Fizičke karakteristike
- Materijal kućišta: ABS
- Dimenzije kućišta (V x Š x D): 230 x 180 x 100 mm
- Težina: 2,7 kg
- Materijal sabirnice: Pokositreni bakar (Tinned copper)
- Dimenzije sabirnice (V x Š): 8 x 30 mm
Uvjeti okruženja
- Radna temperatura: -40°C do +60°C
- Temperatura skladištenja: -40°C do +60°C
- Vlažnost: Maks. 95% (bez kondenzacije)
- Klasa zaštite: IP22
Standardi
- Sigurnost: EN-IEC 63000:2018
- EMC: EN-IEC 61000-6-3:2007/A1:2011/AC:2012
- QMS: NEN-EN-ISO 9001:2015
