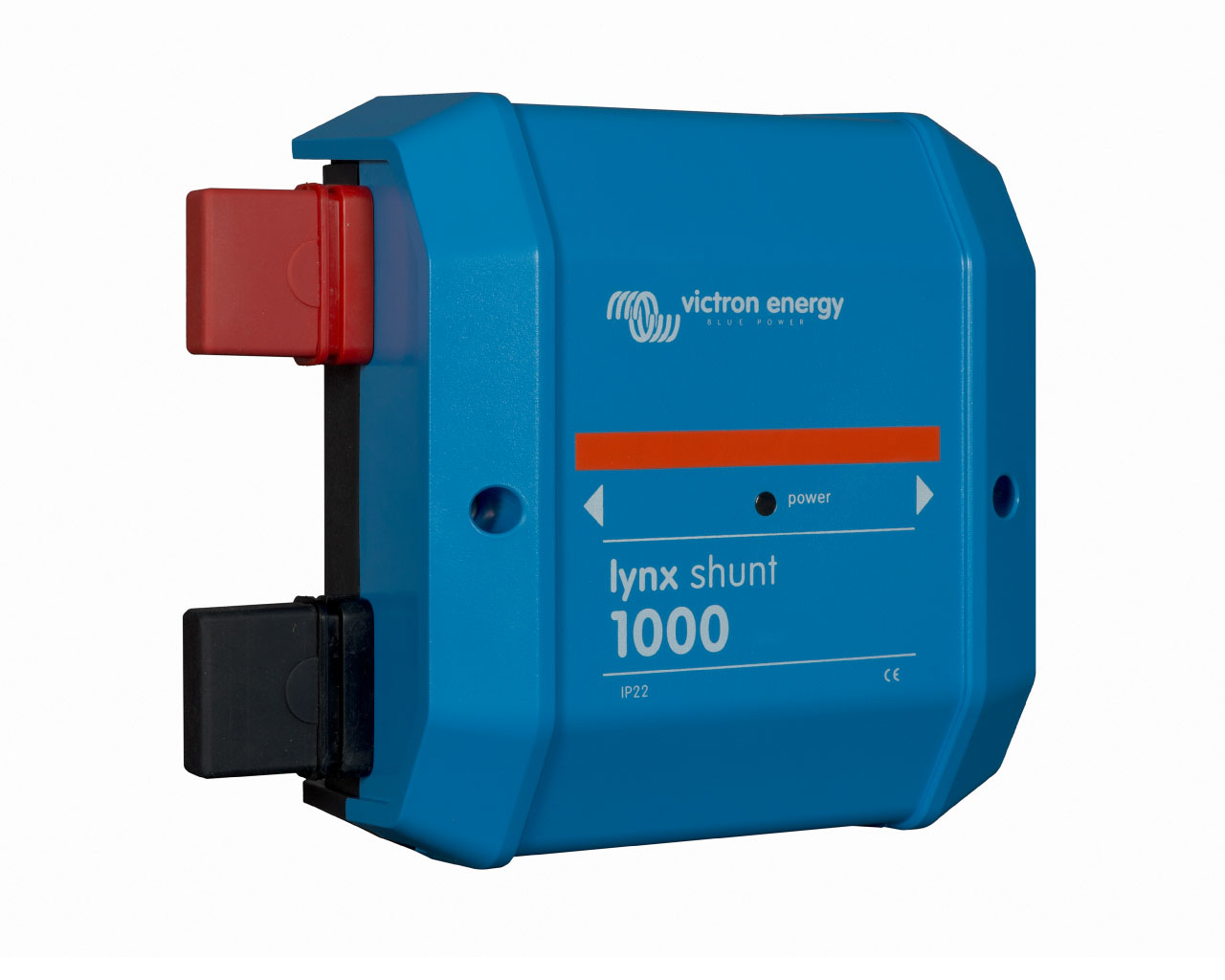

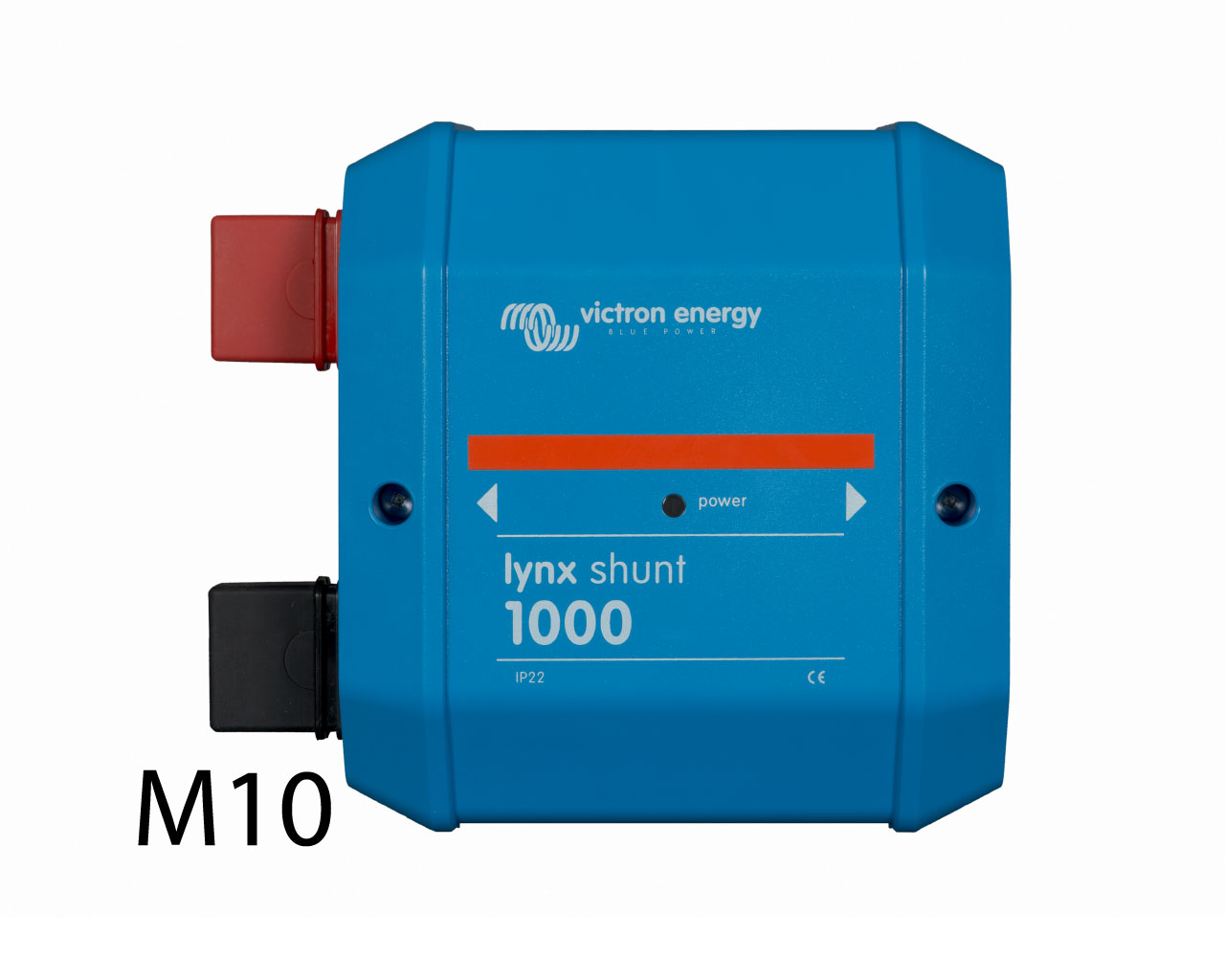

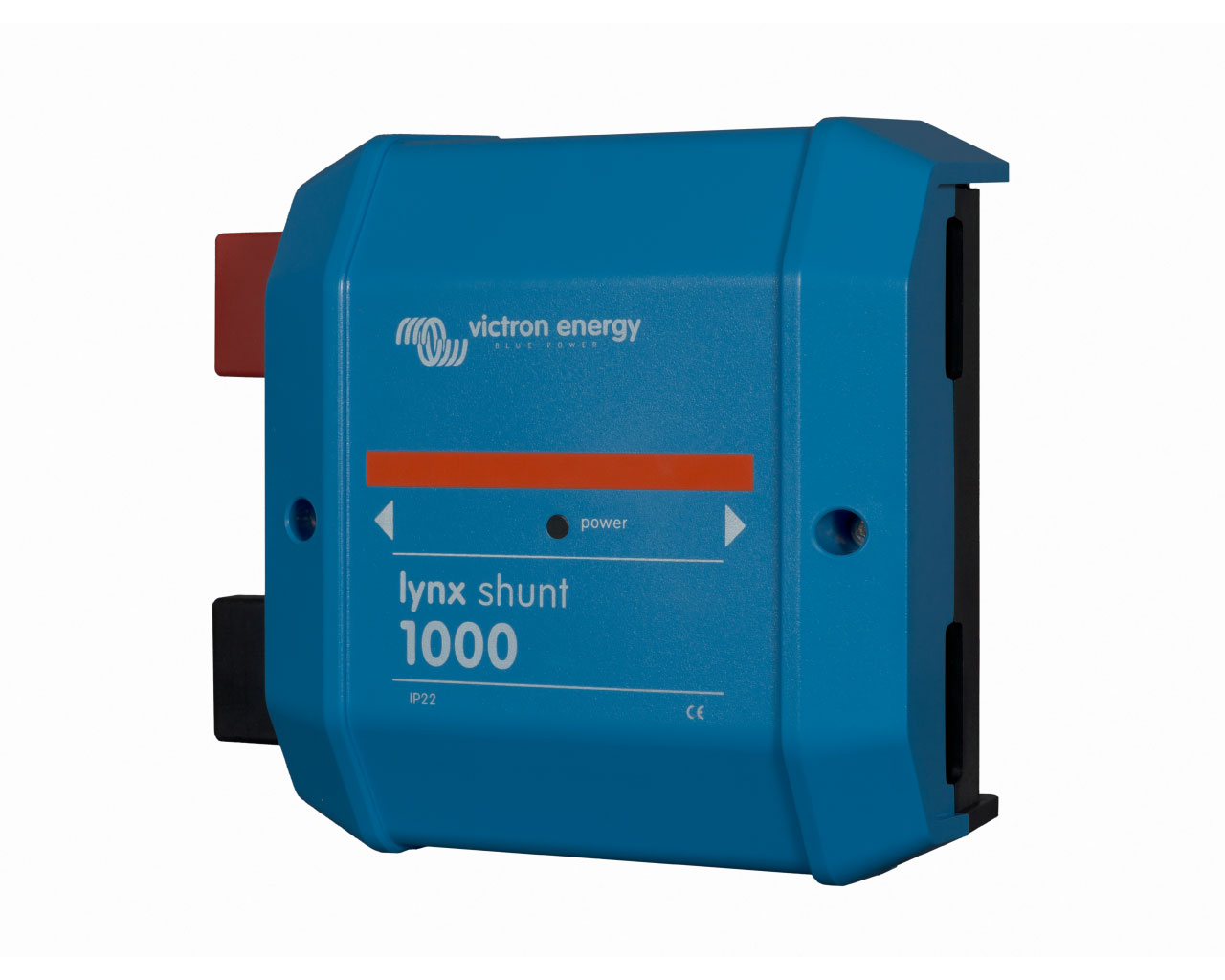

Lynx Shunt VE.Can (M10)

Lynx Shunt VE.Can je pametni shunt od 1000A s mjestom za osigurač (nije uključen); ugrađeni monitor baterije precizno prati stanje napunjenosti vaše baterije. Za očitavanje podataka koristite GX uređaj (npr. Cerbo GX). Dio je modularnog sustava distribucije Lynx.

Napajanje i električne značajke

• Raspon napona napajanja: 9 – 70 VDC
• Podržani naponi sustava: 12 V, 24 V ili 48 V
• Zaštita od obrnutog polariteta: Ne
• Nazivna kontinuirana struja: 1000 ADC
• Potrošnja energije: 60 mA pri 12 V / 33 mA pri 24 V / 20 mA pri 48 V
• Bezpotencijalni alarmni kontakt: 3 A, 30 VDC / 250 VAC

Priključci

• Sabirnica (Busbar): M10
• Osigurač: M8
• Zamjenska sabirnica osigurača (Fuse Dummy Busbar): Da
• VE.Can priključak: RJ45 (uključena 2x RJ45 terminatora)
• Priključak napajanja za Lynx Distributor: RJ10 (kabel dolazi uz svaki Lynx Distributor)
• Senzor temperature: Vijčani priključak (senzor uključen)
• Relej: Vijčani priključak

Fizičke karakteristike

• Materijal kućišta: ABS
• Dimenzije kućišta (V x Š x D): 190 x 180 x 80 mm
• Težina: 1,4 kg
• Materijal sabirnice: Pokositreni bakar (Tinned copper)
• Dimenzije sabirnice (V x Š): 8 x 30 mm

Uvjeti okruženja

• Radna temperatura: -40°C do +60°C
• Temperatura skladištenja: -40°C do +60°C
• Vlažnost: Maks. 95% (bez kondenzacije)
• Klasa zaštite: IP22
